一、激光刀模材料的規(guī)格描述：

　　有厚度，高度，刃角，硬度，包裝形式5方面。

　　1．厚度一般使用單位mm，常用的刀料厚度為0.45mm，0.53mm，0.71mm，1.05mm。另外，一個(gè)通用的單位是pt，1pt=0.35146mm。以上厚度轉(zhuǎn)化為pt單位后就是1.3pt，1.5pt，2pt，3pt。

　　2．高度一般使用單位mm，高度的規(guī)格非常多，從8～100，根據(jù)自己選擇即可。

　　3．刃角使用角度單位。一般有30°，42°，52°的規(guī)格。

　　4．硬度使用洛氏硬度（HRC）和維氏硬度（HV）兩種，刀身的硬度一般在50 HRC以下，刀刃的硬度一般在55 HRC以上。

　　5．包裝形式有條刀和盤刀兩種。長(zhǎng)度一般為1m/條，100m/盤。

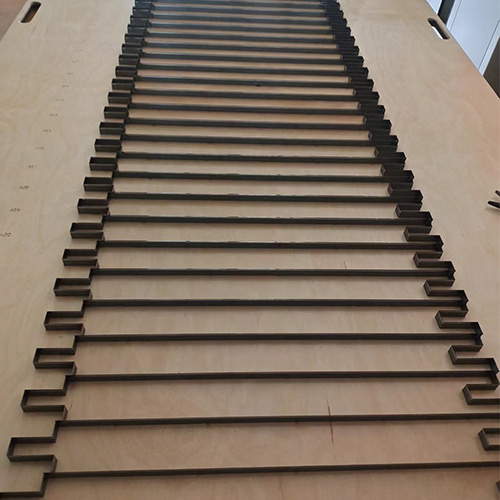

　　二、激光刀模材料的材質(zhì)及處理介紹

　　1、選用優(yōu)質(zhì)的鋼材：鋼分子結(jié)構(gòu)緊密，刀身富有柔韌性，受彎后無(wú)太大的回彈，分子結(jié)構(gòu)仍保持緊密的聯(lián)結(jié)。

　　2、表面退碳處理：將較脆的碳分子從模切刀的表層退去，使刀片受彎時(shí)不致表面脆裂，而導(dǎo)致刀身斷裂。仿似一層軟皮組織將刀身包起，更加便于彎曲成形。

　　3、熱處理：可以根據(jù)客戶不同要求將模節(jié)刀調(diào)節(jié)至不同硬度，并將刀身調(diào)軟便于彎曲而將刀峰調(diào)硬使之耐用。

　　4、精度：模切刀精度越高，模切機(jī)調(diào)壓時(shí)間越短，機(jī)械磨損越低，出產(chǎn)速度越快，模切效果越好。特別是不干膠商標(biāo)的模切，無(wú)精度的模切刀根本分歧格。

　　5、應(yīng)擁有更多規(guī)格、型號(hào)供客戶選擇：模切刀的選擇應(yīng)擁有更多規(guī)格、型號(hào)供客戶選擇：模切刀的選擇應(yīng)按三個(gè)原則去選擇：（1）出產(chǎn)是否長(zhǎng)版；（2）客戶要求是否高；（3）所模切的圖案是否復(fù)雜。選擇適合的型號(hào)、規(guī)格的模切刀是模切質(zhì)量保證的樞紐。

　　6、軟刀刀峰經(jīng)淬火處理的模切刀因?yàn)榈渡碥?，刀峰硬，通常被稱為軟刀。軟刀的淬火處理面積的厚薄對(duì)耐用性影響很大，淬火面積大，承托刀身傳遞過(guò)來(lái)的機(jī)械壓力的能力越大，反之較硬的刀峰與較軟的刀身的接觸面積較少時(shí)，硬的部門會(huì)向軟的部門凹陷進(jìn)去，或很易脫落，或承托力不足甚至減至零，即刀的壽命縮短。當(dāng)然也不能無(wú)窮制增加淬火層面積，淬火層面積太多會(huì)影響模切刀的彎曲。因?yàn)榇慊饘拥闹匾裕由洗慊饘用娣e越大，刀的造價(jià)越高，所以有些無(wú)良出產(chǎn)商甚至用涂顏色的方法在刀峰涂上一層墨色就說(shuō)是淬火處理，以欺騙用戶。因此，選擇合適的品牌，選擇信譽(yù)良好的供給商就相稱重要。

　　7、不同硬度的品種選擇，有利于適應(yīng)不同的需要。有些品牌只有兩種硬度的刀，對(duì)于模切較厚的材料根本不能勝任。另一方面，假如只有很硬的刀，對(duì)于圖案復(fù)雜的木模成型又很成題目?；蛘哂袝r(shí)用戶委曲使用統(tǒng)一款刀于不同要求的模切出產(chǎn)上，難以達(dá)至佳的效果。所以選擇品種較多的品牌也是相稱重要的。
